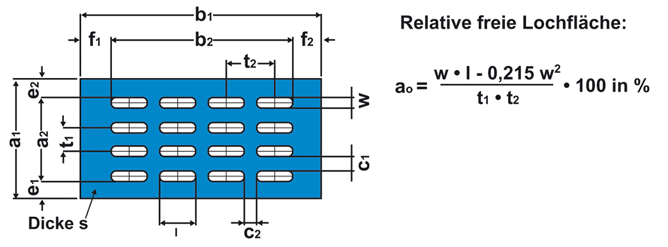

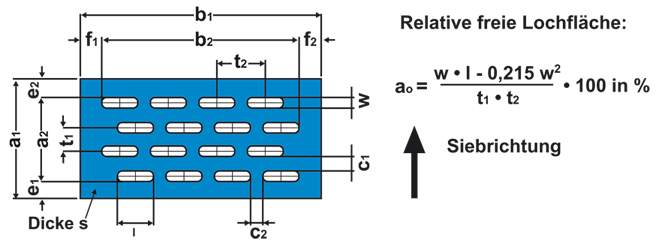

Lochbleche mit Langlochung








  • a0 = relative freie Lochfläche
  • a1 = 1. Plattenaußenmaß (Breite der Lochplatte)
  • a2 = Maß für die gelochte Fläche parallel zum Plattenmaß a1
  • b1 = 2. Plattenaußenmaß (Länge der Lochplatte)
  • b2 = Maß für die gelochte Fläche parallel zum Plattenmaß b1
  • c = Stegbreite
  • c1 = Seitenstegbreite Langlochung
  • c2 = Kopfstegbreite Langlochung
  • e1, e2 = Breite des ungelochten Randstreifens längsseits
  • f1, f2 = Breite des ungelochten Randstreifens breitseits
  • l = Lochlänge
  • s = Plattendicke
  • t = Lochteilung
  • t1 = Querteilung (Langlochung)
  • t2 = Längsteilung (Langlochung)
  • w = Lochweite
